Serie R Universale Contalitri

La Serie R Universale Contalitri è stato studiato per il controllo ed il dosaggio del consumo dell’acqua.
Vengono chiamati anche contalitri volumetrici.
Hanno ridotte dimensioni.
La loro precisione è garanzia di una lettura costante e ripetitiva.

serie-r-universale-contalitri
Portate
Certificazioni
Ordina
Presentazione

Installazione

In qualsiasi posizione

Applicazioni

  • Irrigazione;
  • Lavatrici;
  • Lavastoviglie;
  • Frigoriferi;
  • Macchine del ghiaccio;
  • Forni industriali;
  • Idrosanitari;
  • Orinatoi;
  • Rubinetteria;
  • idromassaggio;
  • Macchine da caffè alta e bassa pressione.

Caratteristiche fisiche

Corpo calotta acetalica
Corpo valvola nylon 66 30% fibra vetro
Assemblaggio con viti, ispezionabile

Caratteristiche di lavoro

Pressione di esercizio 0.2 – 10 bar
Temperatura ambiente Tu 60° C
Temperatura fluido Tm 25 °C
Portate 0,1 – 3,6 Litri/minuto;
0,5 – 7 Litri/Minuto;
1 – 15 Litri/Minuto;
5 – 30 Litri/Minuto.

Modelli

Modelli Installazione Sensore Grafico Portata dati
0,1 – 3,6Litri/minuto R SEMPLICI

R DOPPIE

R TRIPLE

R QUADRUPLE

R MINI

R Componibile (RC)

R Modulare (RM)

HALL;

REED

Grafico Portata Impulsi / litro nominali: 2750

Tolleranza: ± 15%

N° magneti: 2

Senza ByPass

0,5 – 7Litri / Minuto R SEMPLICI

R DOPPIE

R TRIPLE

R QUADRUPLE

R MINI

R Componibile (RC)

R Modulare (RM)

HALL;

REED

Grafico Portata Impulsi / litro nominali: 840

Tolleranza: ± 20%

N° magneti: 1

Senza ByPass

1 – 15Litri / Minuto R SEMPLICI

R DOPPIE

R TRIPLE

R QUADRUPLE

R MINI

R Componibile (RC)

R Modulare (RM)

HALL;

REED

Grafico Portata Impulsi / litro nominali: 515

Tolleranza: ± 20%

N° magneti: 2

Con ByPass

5 – 30Litri / Minuto R SEMPLICI

R DOPPIE

R TRIPLE

R QUADRUPLE

R MINI

R Componibile (RC)

R Modulare (RM)

HALL;

REED

Grafico Portata Impulsi / litro nominali: 310

Tolleranza: ± 20%

N° magneti: 2

Con ByPass

Caratteristiche elettriche contalitri

Sensor Hall Sensor Reed
Tensione: 5 – 28 V DC Tensione: 5 – 28 V DC
Corrente: Max 10 mA Corrente: Max 500 mA
Connessione: Tripolare maschio (nero) Connessione: Tripolare maschio (bianco)
Cavo: Tripolare rosso femmina Cavo: Bipolare bianco femmina
Cavo marrone: Alimentazione polo positivo Cavo marrone: Segnale in uscita dal sensore
Cavo verde: Alimentazione polo negativo Cavo bianco: Segnale in uscita dal sensore
Cavo bianco: Segnale in uscita dal sensore

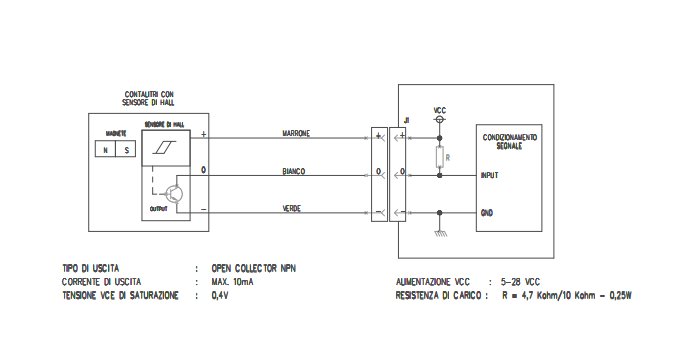

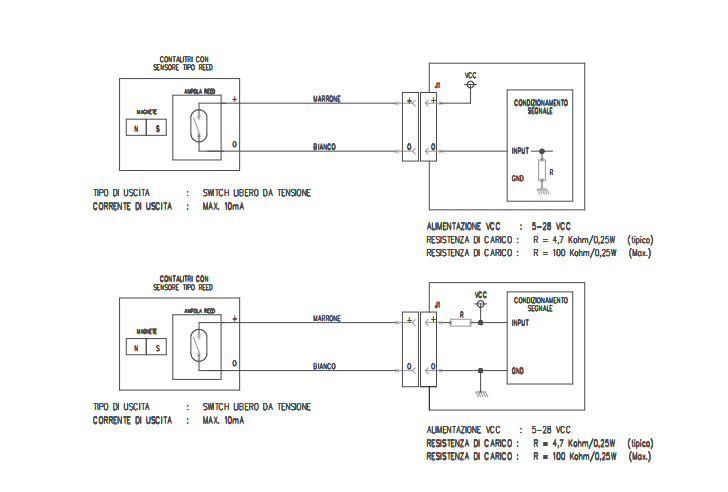

Schema hall Schema reed
Disegno sensore hall Disegno sensore reed

Grafico portata 0,1 – 3,6 L/min

Grafico portata 0,5 – 7 L/min

contalitri-portata-serie-r-universale-rpe

Grafico portata 1 – 15 L/min

contalitri-portata-serie-r-universale-rpe

Grafico portata 5 – 30 L/min
