Serie R Universal Medidor

El Medidor Universal Serie R ha sido diseñado para el control y dosificación del consumo de agua.
También se les llama medidores de flujo volumétrico.
Tienen pequeñas dimensiones.
Su precisión es garantía de lectura constante y repetitiva.

serie-r-universale-contalitri
CAUDALES
CERTIFICACIONES
ORDENAR
PRESENTACIÓN

Instalación

en cualquier posición

Aplicaciones

  • Aplicaciones
  • Irrigación;
  • Lavadoras;
  • Lavavajillas;
  • Refrigeradores;
  • Máquinas de hielo;
  • Hornos industriales;
  • Artículos sanitarios;
  • Urinarios;
  • Grifos;
  • Hidromasaje;
  • Cafeteras de alta y baja presión.

Características Físicas

Cuerpo de carcasa de acetal
Cuerpo de válvula nylon 66 30% fibra de vidrio
Montaje con tornillos, inspeccionable

Caracteristicas de Trabajo

Presión de funcionamiento 0.2 – 10 bar
Temperatura ambiente Tu 60° C
Temperatura fluido Tm 25 °C
Caudales 0,1 – 3,6 litros / minuto;
0,5 – 7 Litros / Minuto;
1 – 15  Litros / Minuto;
5 – 30  Litros / Minuto;

Modelos

Modelos Instalación Sensor Diagrama de flujo Datos
0,1 – 3,6Litros/Minuto R Simple
R Doble
R Triple
R Cuádruples
R MINI
R Componible (RC)
R Modular (RM)
HALL;

REED

Diagrama de flujo Pulsos / litro nominal: 2750
Tolerancia: ± 15%
Imanes: 2
Sin ByPass
0,5 – 7Litros/Minuto R Simple
R Doble
R Triple
R Cuádruples
R MINI
R Componible (RC)
R Modular (RM)
HALL;

REED

Diagrama de flujo Pulsos / litro nominal: 2750
Tolerancia: ± 15%
Imanes: 2
Sin ByPass
1 – 15Litros/Minuto R Simple
R Doble
R Triple
R Cuádruples
R MINI
R Componible (RC)
R Modular (RM)
HALL;

REED

Diagrama de flujo Pulsos / litro nominal: 2750
Tolerancia: ± 15%
Imanes: 2
Sin ByPass
5 – 30Litros/Minuto R Simple
R Doble
R Triple
R Cuádruples
R MINI
R Componible (RC)
R Modular (RM)
HALL;

REED

Diagrama de flujo Pulsos / litro nominal: 2750
Tolerancia: ± 15%
Imanes: 2
Sin ByPass

Características eléctricas del medidor

Sensor Hall Sensor Reed
Voltaje: 5 – 28V DC Voltaje: 5 – 28V DC
Corrente: Máx. 10 mA Corriente: Máx. 500 mA
Corriente: 3 polos macho (negro) Conexión: 3 polos macho (blanco)
Cable: Tripolar rojo hembra Cable: Bipolar blanco hembra
Cable marrón: Fuente de alimentación de polo positivo Cable marrón: Señal de salida del sensor
Cable verde: Polo negativo de alimentación Cable blanco: Señal de salida del sensor
Cable blanco: Señal de salida del sensor

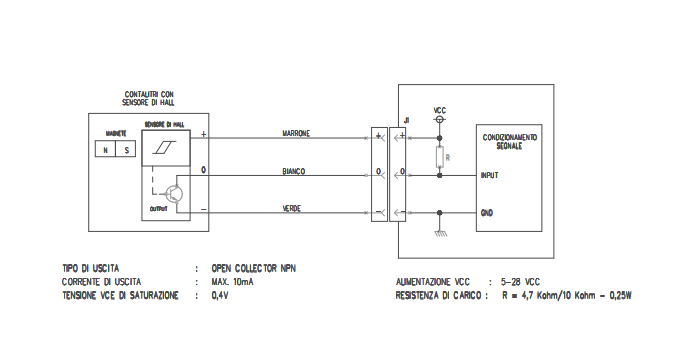

Esquema Hall Esquema Reed
Dibujo del sensor Hall Dibujo del sensor Reed

Diagrama de Flujo 0,1 – 3,6 L/min

Diagrama de Flujo 0,1 – 3,6 L/min 0,5 – 7 L/min

contalitri-portata-serie-r-universale-rpe

Diagrama de Flujo 0,1 – 3,6 L/min 1 – 15 L/min

contalitri-portata-serie-r-universale-rpe

Diagrama de Flujo 0,1 – 3,6 L/min 5 – 30 L/min

Información Adicional

Diagramas de Flujo

Diagramas de Flujo 0,1 – 3,6 L/min

Diagramas de Flujo 0,5 – 7 L/min

contalitri-portata-serie-r-universale-rpe

Diagramas de Flujo 1 – 15 L/min

contalitri-portata-serie-r-universale-rpe

Diagramas de Flujo 5 – 30 L/min
