R-SERIE Universal Literzähler

Die R Universal-Serie kann mit mehreren Magnetventilen, einem Durchflussmesser und einem Druck ausgestattet werden Reduzierstücke, Filter oder andere Komponenten sowie eine breite Palette von IN / OUT-Armaturen.

serie-r-universale-contalitri
Bringen
Zertifizierungen
Auftrag
Präsentation

Installation

in jeder Position

Karosserie

Karosserie POM
Gehäuseventil PA 66 – 30% glass fiber
Versammlung Mit Schrauben

Anwendungen

Wasch- und Geschirrspülmaschinen;
Kühlschrank;
Eismaschinen;
Wasserspender;
Industrieöfen;
Wasser- und sanitäre Anlagen;
Öffentliche Urinale;
Wasserhähne;
Hydromassage-Pflanzen;
Hoch- und Niederdruckkaffeemaschinen;

Arbeits Spezifikationen

Arbeitsdruck 0.2 – 10 bar
Zimmertemperatur Tu 60 °C
Flüssigkeitstemperatur Tm 25 °C

Modell

Models Installation Sensor Flow Rates chart Datas
0,1 – 3,6 L/min. R Single
R Double
R Triple
R Quadruple
R Mini
R componible
R Modular
HALL
REED
Flow rate graphic Nominal pulse/liter:2750
Tolerance: +/- 15%
Magnet 2
no ByPass
0,5 – 7 L/min. R Single
R Double
R Triple
R Quadruple
R Mini
R componible
R Modular
HALL
REED
Flow rate graphic Nominal pulse/liter:840
Tolerance: +/- 20%
Magnet 1
no ByPass

Durchflussmesser Elektrische Anschlüsse

Sensor Hall Sensor Reed
Voltage: 5-28V DC Voltage: 5-28V DC
Current: 10 mA maximum Current: 500 mA maximum
Connector: Tripolar Male back connector Connector: Tripolar Male back connector
Cable: Tripolar Female -Red connector Cable: Bipolar Female -white connector
Brown cable: positive pole Brown cable: output signal
Green cable: ngative pole white cable: output signal
white cable: output signal

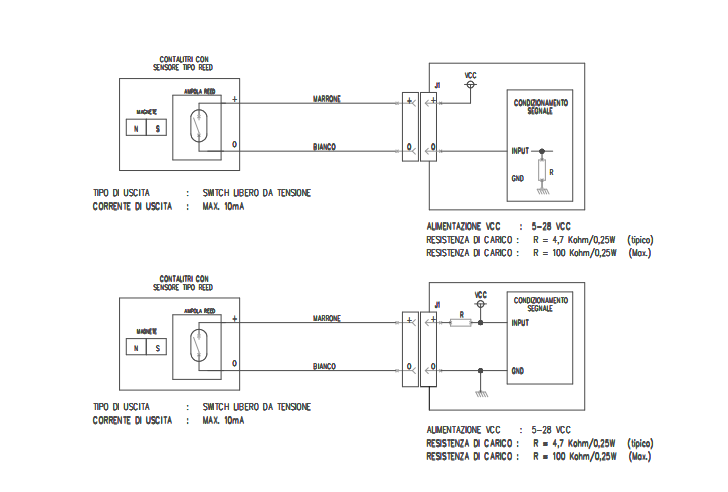

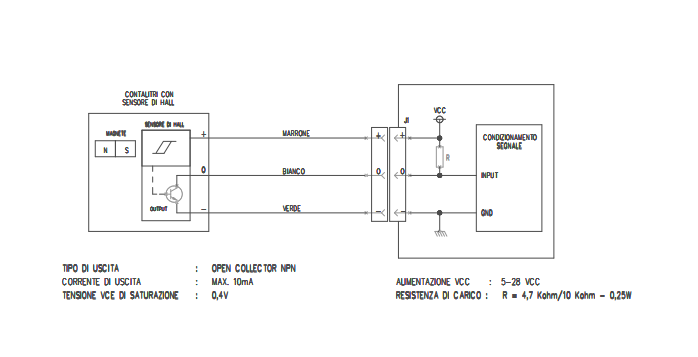

Hall scheme Reed scheme
Hall draw Reed draw

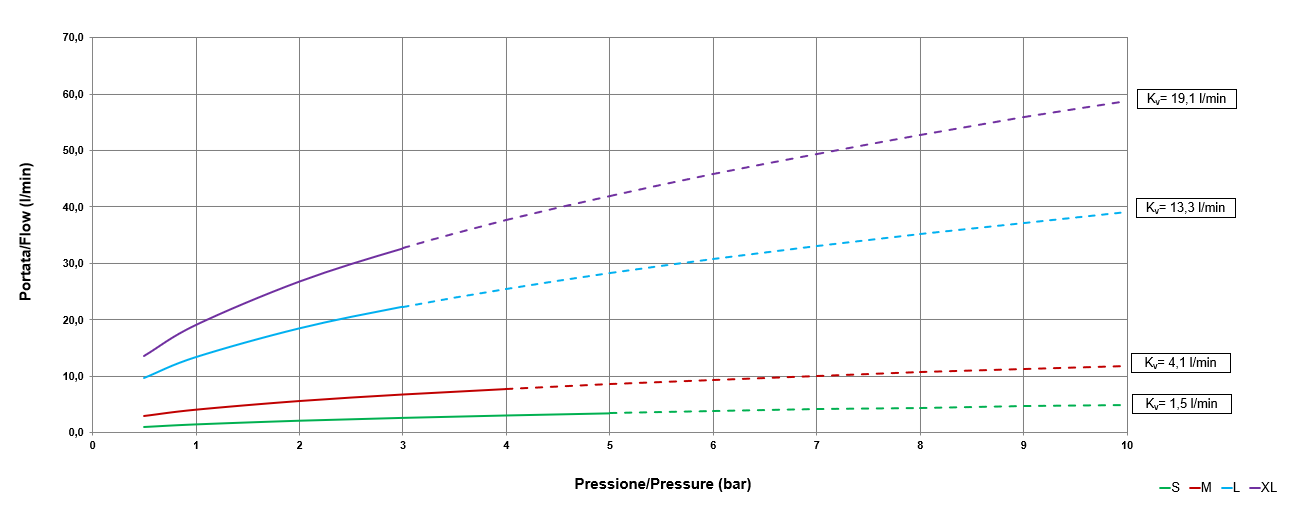

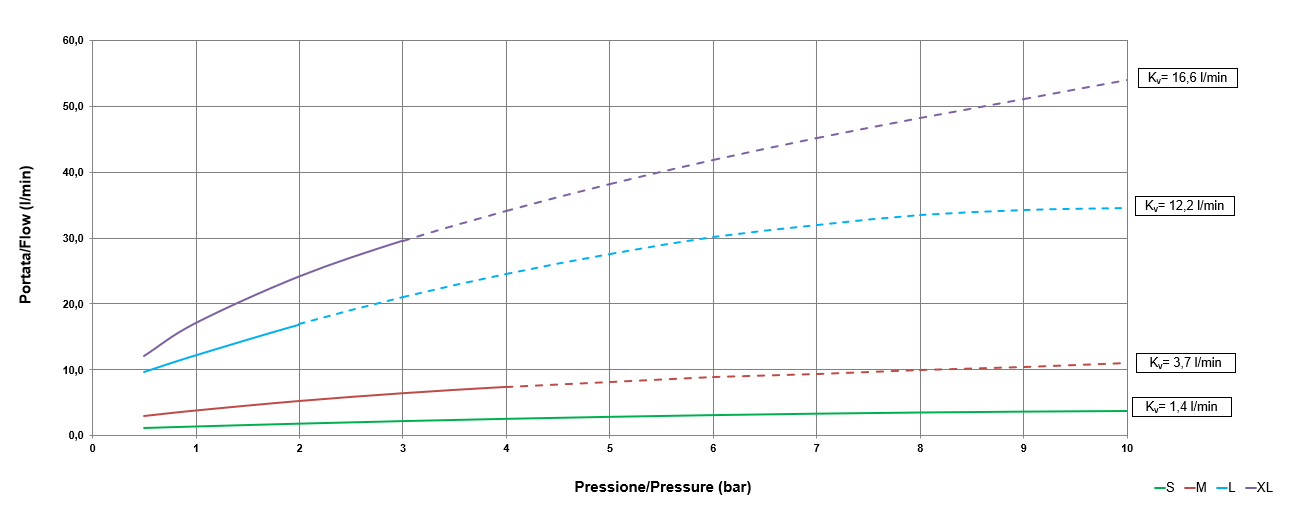

Durchflussdiagramm 0,1 – 3,6 L / min

Durchflussdiagramm 0,5 – 7 L / min

contalitri-portata-serie-r-universale-rpe

Durchflussdiagramm 1 – 15 L / min

contalitri-portata-serie-r-universale-rpe

Durchflussdiagramm 5 – 30 L / min

Bringen

Durchflussdiagramm 0,1 – 3,6 L / min

Durchflussdiagramm 0,5 – 7 L / min

contalitri-portata-serie-r-universale-rpe

Durchflussdiagramm 1 – 15 L / min

contalitri-portata-serie-r-universale-rpe

Durchflussdiagramm 5 – 30 L / min
